まだまだ寒いですけど、今週少しだけ昼間に暖かく感じられるようになってきました
今週末には、また寒くなるということなので寒くなる前に基礎コンクリートをさせていただきました
瑞穂市本田地域墓地でお墓建立工事 基礎コンクリート工事の進め方

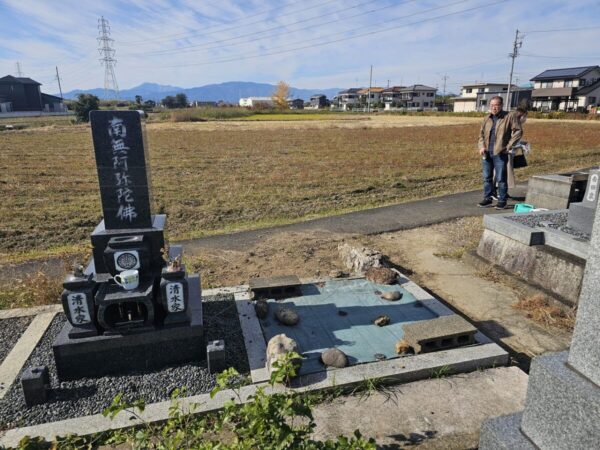

巻石で囲ってあるところにお墓を建立しますので、巻石の中に基礎コンクリートします
この本田墓地は、地盤が軟らかく墓地の至る所でお墓が傾いています

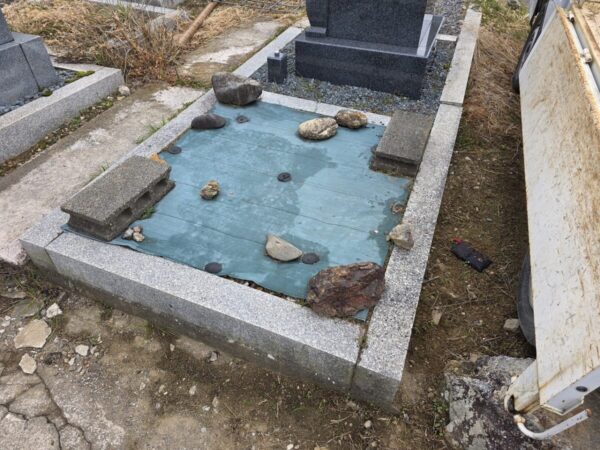

この写真のように、巻石が下がって、となりと段差が2cm弱あります
左右にも下がっていて、前後も下がっているので、高いところと低いところの差は5cm以上あります
地盤強化のために、巻石の中の土を全部出して、掘ります

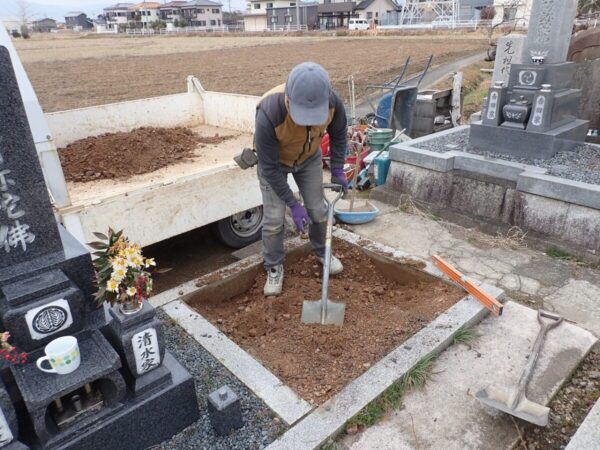

巻石の中の土を全部出します 10cmぐらい砕石が入っていました
想像通り、中はベトベトの畑土でした

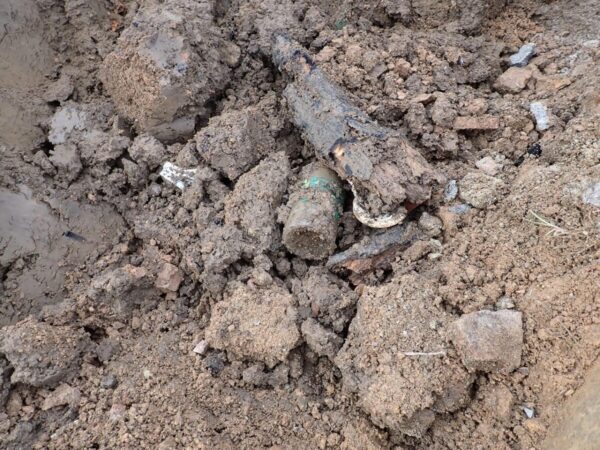

こういう墓地の端の墓所に多いのですが、ゴミ捨て場所になっていた所を、囲ったパターンです
本当は、このようなゴミを全部取り除いてから、巻石を組むのですが、巻石を組んだ石屋さんがそのまま組まれたみたいです

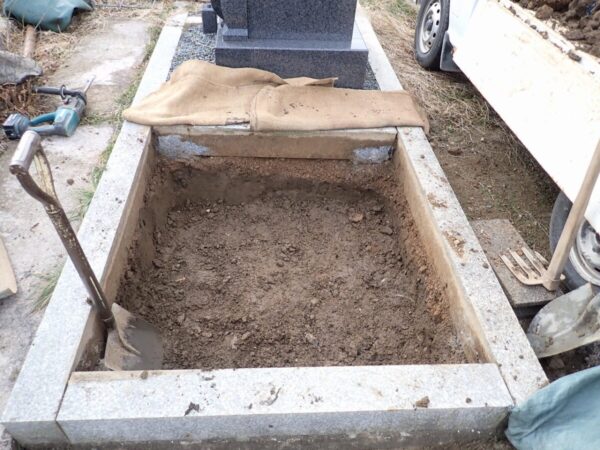

巻石の中をしっかり掘っりましたので、砕石を入れて突き固めます
巻石のなかをしっかり掘って、ゴミも全部出しました
砕石をタップリ入れて、ランマーなどを使うと巻石が壊れてしまいますので、大将てずくりの整地板を着けた大ハツリ機の振動を使って砕石を締め固めます
細かく強い振動が、より砕石を締め固め強い地盤ができます

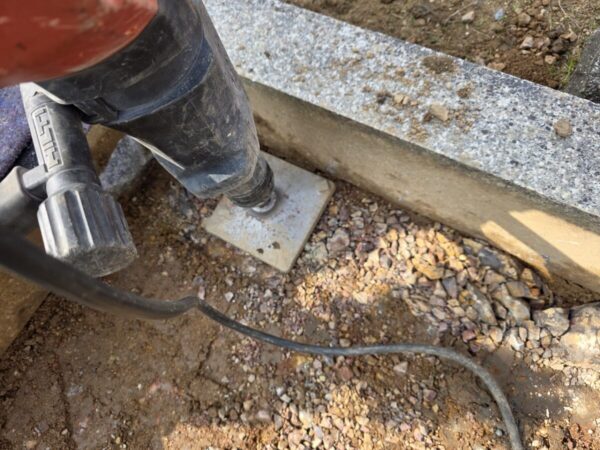

整地板が角タイプなので、ギリギリまで、しっかり締め固める事ができるのが良いところです

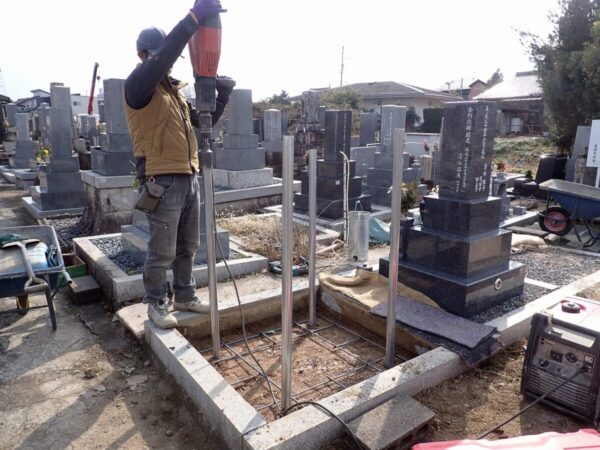

鋼管杭打ち工法をつかって、さらに地盤を強化します 1.5mを使用
鋼管杭打ち工法をつかって、さらに地盤を強化します
地盤が弱いので、通常より長めの1.5mの鋼管を打ち込んでいますので、背伸びしてギリギリです
1.3mぐらい打ち込んだ所で、硬い地盤にあたりました

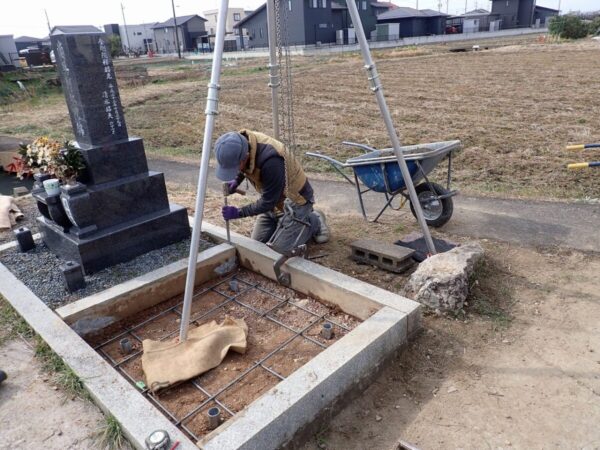

整地が終わったら巻石傾き沈下のズレ直しをします
鋼管杭打ち工法をつかって、さらに地盤を強化してから、巻石の傾き直しをします

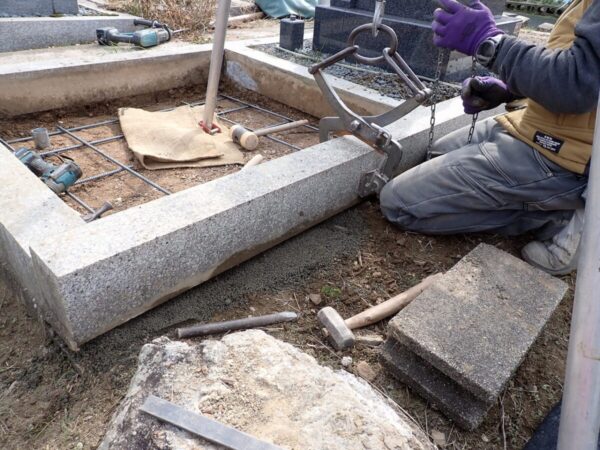

全部外して直せば完璧に直せますが、となりと共同の巻石なのでそんな事はできませんので、三ツ又クレーンを使って少しずつ持ち上げながら修正します
となりも下がっているのと、繋ぎにな金具が使ってあるので、それの範囲内で直せるだけ直しました

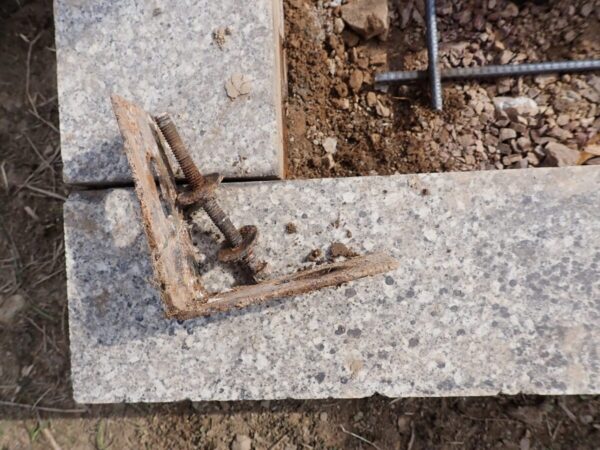

ボロボロの鉄金具をステンレスに付け替えました
金具は錆でボロボロです アンカーは鉛のゆるいタイプで全く効いてなかったので、それは使いません

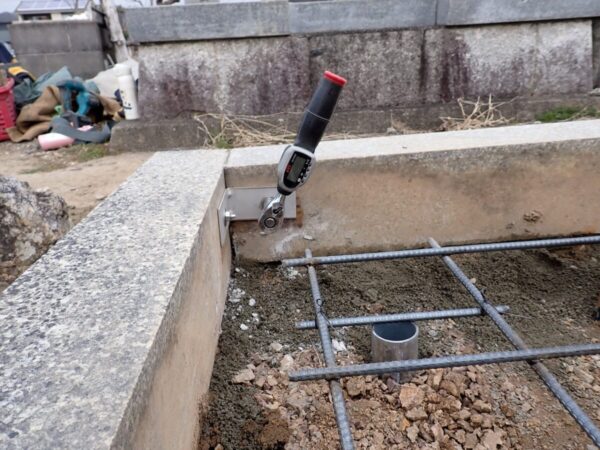

ステンレス金具とアンカーに取り替えて、トルクレンチでしっかりトルク管理をして締め付けました
鉄筋を組んで、基礎コンクリートを打ちます
真ん中の境石は、金具すら着いてなかったので、新しくステンレス金具を取り着けました
鉄筋を鋼管の上になるようにひいて基礎コンクリートを打ちます
バイブレーターでしっかり空気を抜いて強い基礎コンクリートを作ります
バイブレーターでしっかり空気を抜いて強い基礎コンクリートを作ります
傾きを直した巻石の隙間にしっかりコンクリートが入るように念入りに掛ける事が大切です

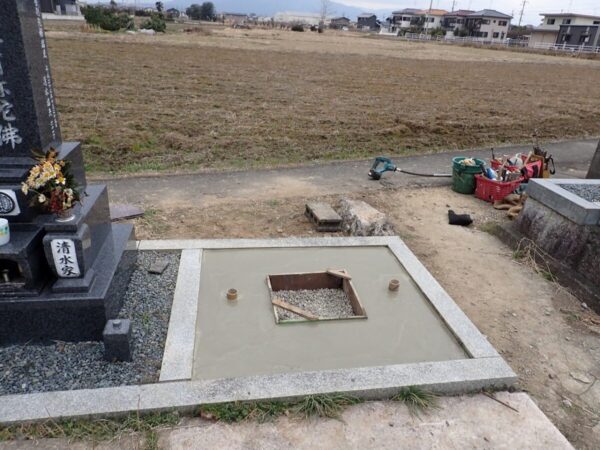

小手で押さえて基礎コンクリート工事の完了です
小手で押さえて基礎コンクリート工事の完了です
5cm以上あった高低差も、少し残っていますが問題ないレベルまで、修正できたと思います
凍害予防とコンクリート養成のためシートで覆ってあります
安心安全のお墓を丹誠込めて作っています
